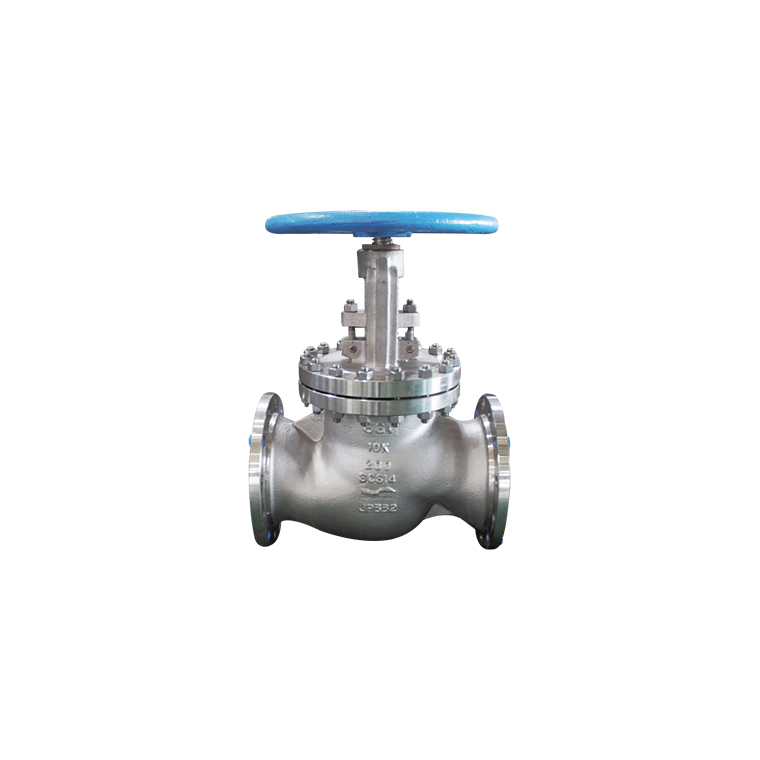

글로브 밸브

Globe Valve

  • Manufacturing scope

    Size : DN15 (1/2") ~ 16"
    Pressure Rating : Class 150 ~ 600, JIS 10K ~ 40K
  • Standard

    API 623, KS B2361
    ASME B16.34, ASME B16.10, ASME B16.5, ASME B16.25
  • Material

    Cast steel, Stainless steel & Alloy steel
  • End Connection

    RF Flanged to ASME B16.5
    BW Ends to ASME B16.25
    RTJ Flanged to ASME B16.5
    Size 26" and Larger, Flanged According to ASME B16.47
  • Optional Extras

    Steam Boilers & Steam Systems
    Boiling Water System
    Hot & Cold Water Systems
    Compressed air Systems
    Chemical Fluids
    Ammonia & oil Transfer

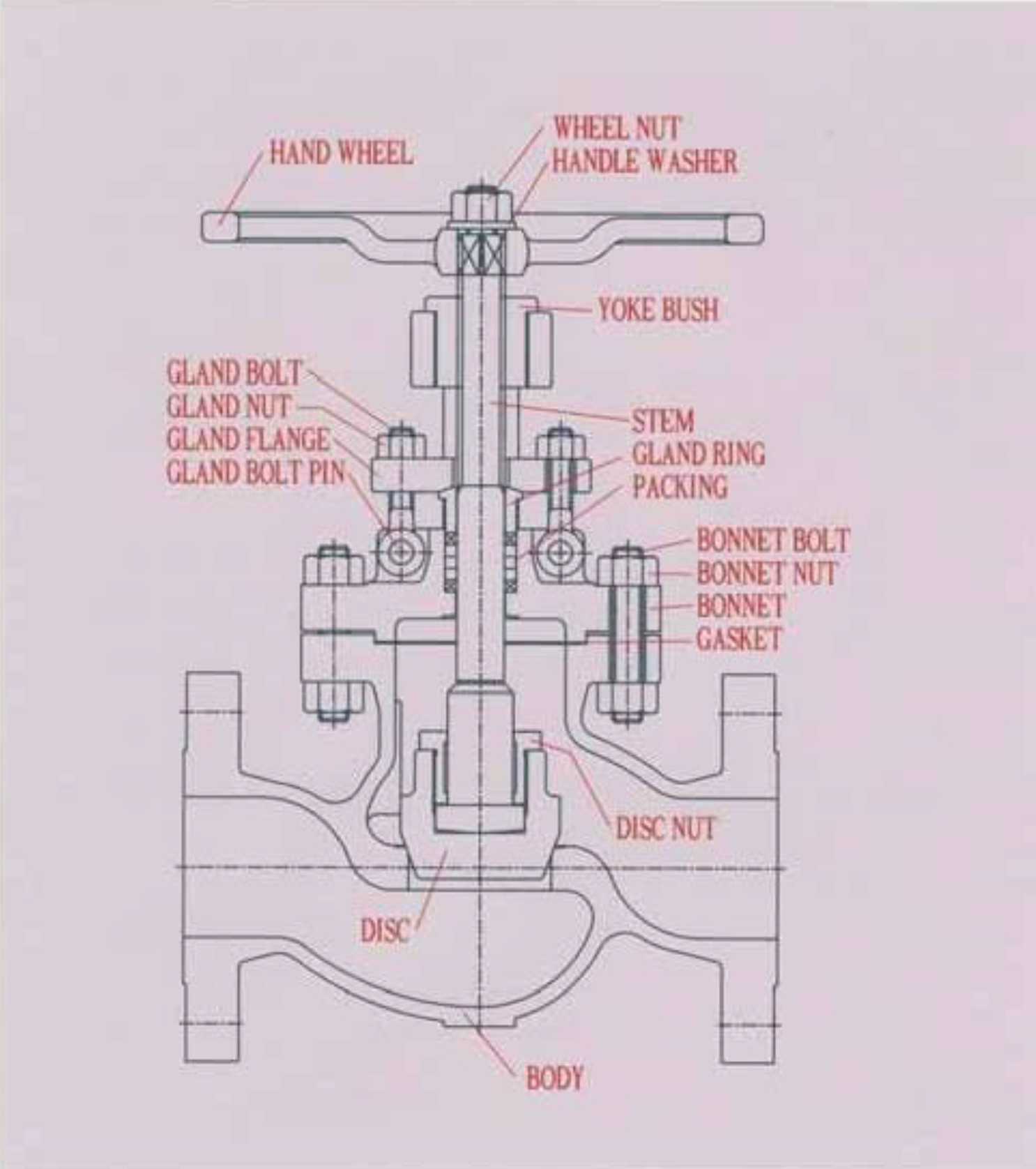

GLOBE VALVES BOLTED BONNET CAST STAINLESS STEEL

DESCRIPTION MATERIAL
BODY A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CF8C A351 CN7M
BONNET A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CF8C A351 CN7M
DISC A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CF3C A351 CN7M
DISC NUT A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CF8C A351 CN7M
STEM A276 304 A276 316 A276 304L A276 316L A276 321 UNS N08020
GLAND RING A276 304 A276 316 A276 304L A276 316L A276 321 UNS N08020
GLAND FLANGE A351 CF8
YOKE BUSH A439 D2C or A276 420J2 (HRC 55) or B62 (150Lb & 300Lb)
HAND WHEEL DUCTILE IRON or STEEL PIPE (GEARTYPE ONLY)
WHEEL NUT A194 8
HANDLE WASHER A240 304
BONNET BOLT A193 B8
BONNET NUT A194 8
GLAND BOLT PIN A276 304
GLAND BOLT A193 B8
GLAND NUT A194 8
PACKING GRAFOIL (OTHER MATERIALS ARE AS SPECIFIED PURCHASE ORDER)
GASKET SPIRAL WOUND (OTHER TYPES ARE AS SPECIFIED PURCHASE ORDER)
OTHER MATERIALS ARE TO SPECIFIED AS PURCHASE ORDER (EX. HASTELLOY, MONEL, OTHER A351 MATERIAL)

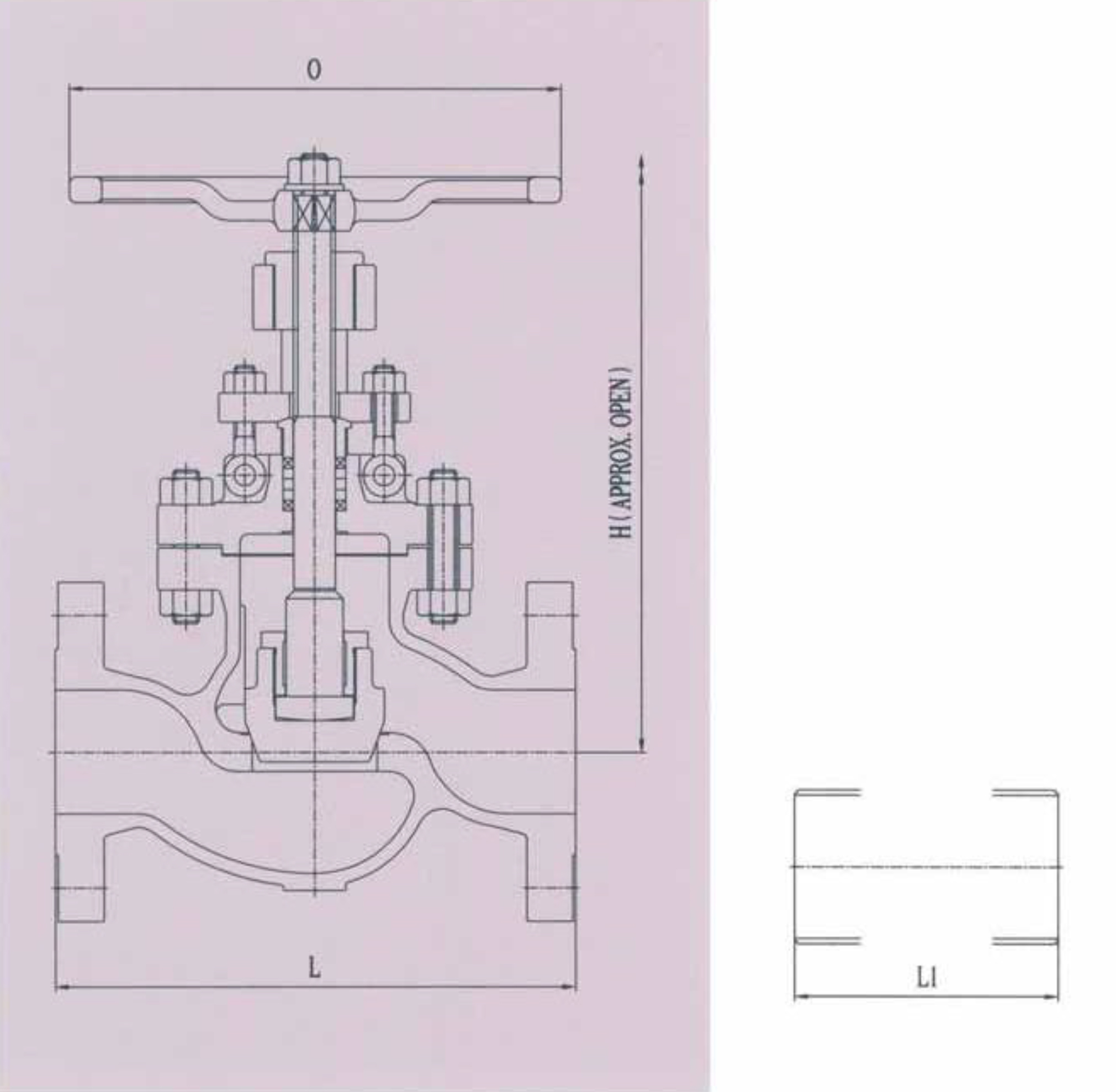

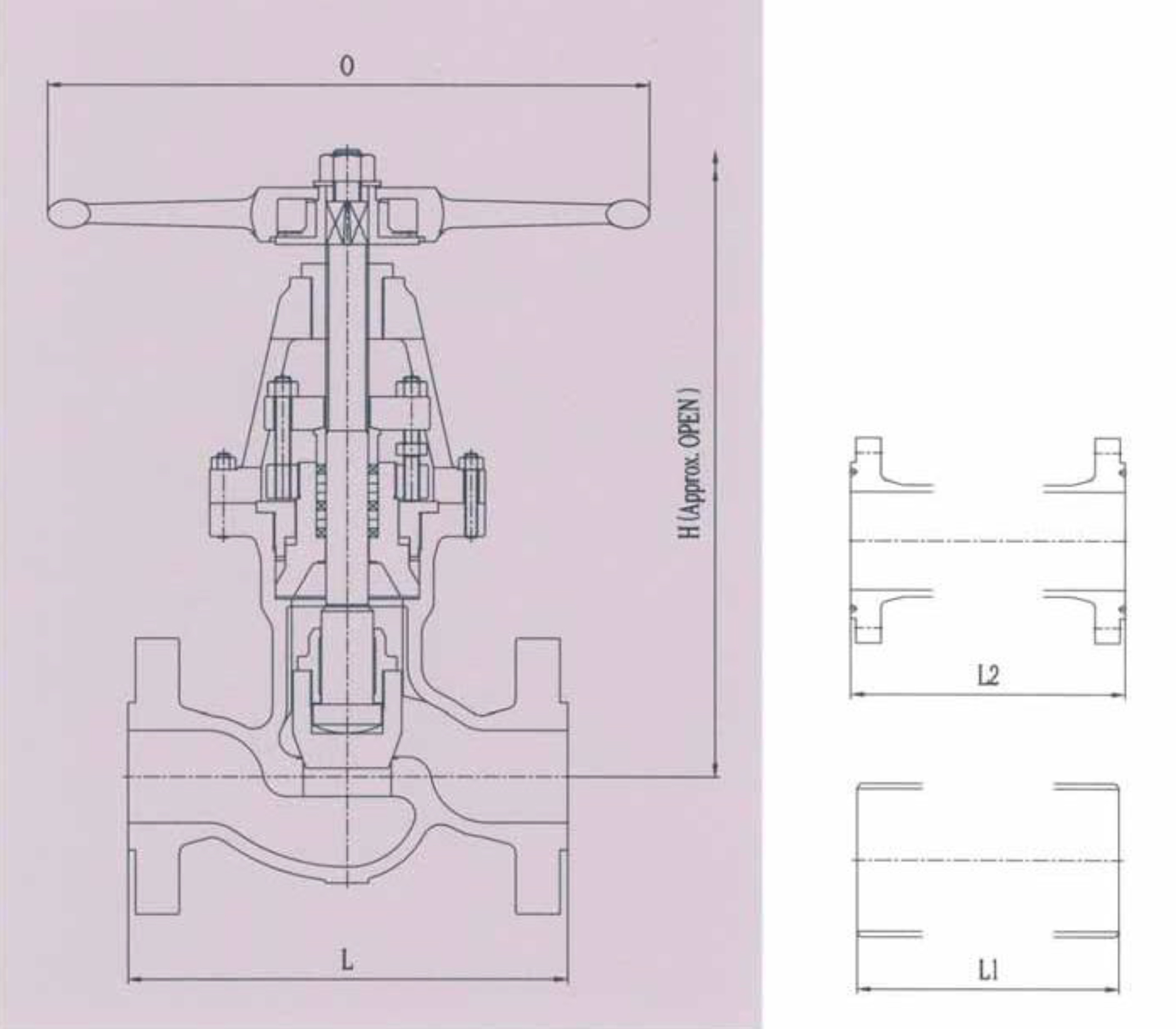

GLOBE VALVES BOLTED BONNETCLASS 150LB

VALVE

SIZE

½" ¾" 1" 1 ½" 2" 2 ½" 3" 4" 5" 6" 8" 10" 12"
L & L1 108 117 127 165 203 216 241 292 356 406 495 622 698
O 100 100 125 200 200 225 250 300 350 350 400 550 550
H 197 203 231 283 293 325 380 452 485 520 580 750 830

WEIGHT

(KGF)

RF 4.5 5 7 13 18 24 34 50 66 79 147 261 390
BW - - - - 16 21 30 45 60 70 128 245 369

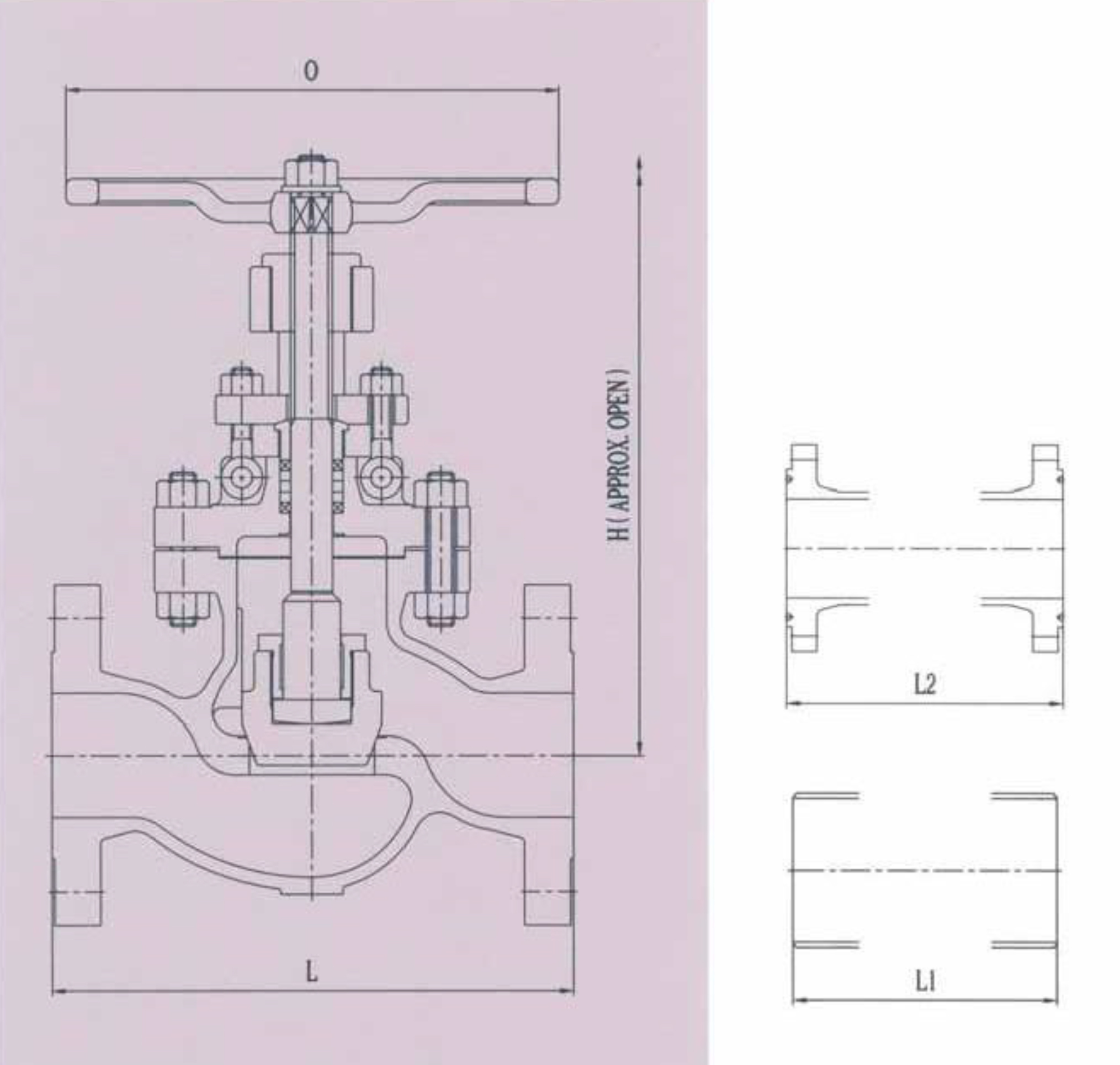

GLOBE VALVES BOLTED BONNETCLASS 300LB

VALVE

SIZE

½" ¾" 1" 1 ½" 2" 2 ½" 3" 4" 5" 6" 8" 10" 12"
L & L1 152 178 203 216 267 292 318 356 400 444 559 622 711
L2 163 191 216 229 283 308 334 372 416 460 575 638 727
O 100 125 150 200 200 225 250 300 400 400 550 550 550
H 205 229 257 296 308 343 391 467 710 562 702 829 937

WEIGHT

(KGF)

RF 5.5 6.8 9.8 14.5 22 34 42 59 96 138 188 285 467
BW - - - - 18 30 36 52 88 124 152 245 413

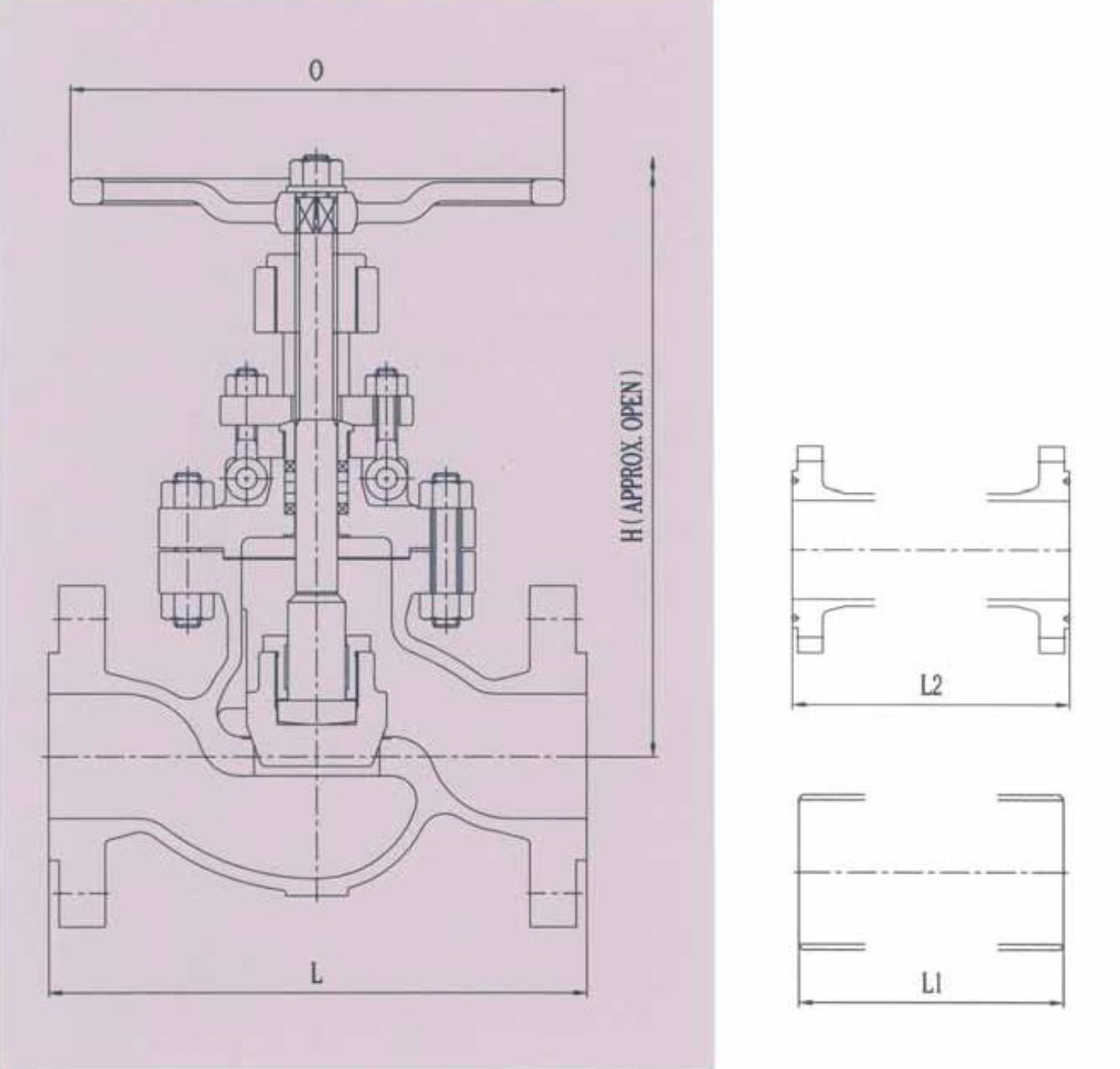

GLOBE VALVES BOLTED BONNETCLASS 600LB

VALVE

SIZE

½" 2" 2 ½" 3" 4" 6" 8" 10" 12"
L & L1 241 292 330 356 432 559 660 787 838
L2 241 295 333 359 435 562 663 790 841
O 300 300 350 350 450 550 650 800 850
H 385 425 445 508 647 889 997 1050 1125

WEIGHT

(KGF)

RF 42 48 68 92 153 340 510 698 903
BW 34 36 55 81 128 270 381 565 780

GLOBE VALVES BOLTED BONNETCLASS 900LB

VALVE

SIZE

2" 2 ½" 3" 4" 6" 8" 10" 12"
L & L1 368 419 381 457 610 737 838 965
L2 371 422 384 460 613 740 841 968
O 400 400 450 500 610 750 850 950
H 569 648 724 832 1020 1182 1220 1296

WEIGHT

(KGF)

RF 86 150 165 177 448 774 1250 1535
BW 63 130 130 138 362 640 1035 1305

GLOBE VALVES BOLTED BONNETCLASS 1500LB

VALVE

SIZE

2" 2 ½" 3" 4" 6" 8" 10"
L & L1 368 419 470 546 705 832 991
L2 371 422 473 549 711 842 1001
O 400 400 500 610 700 850 1000
H 569 648 724 832 1020 1182 1245

WEIGHT

(KGF)

RF 86 150 180 254 620 1430 1980
BW 63 130 151 172 467 1225 1635

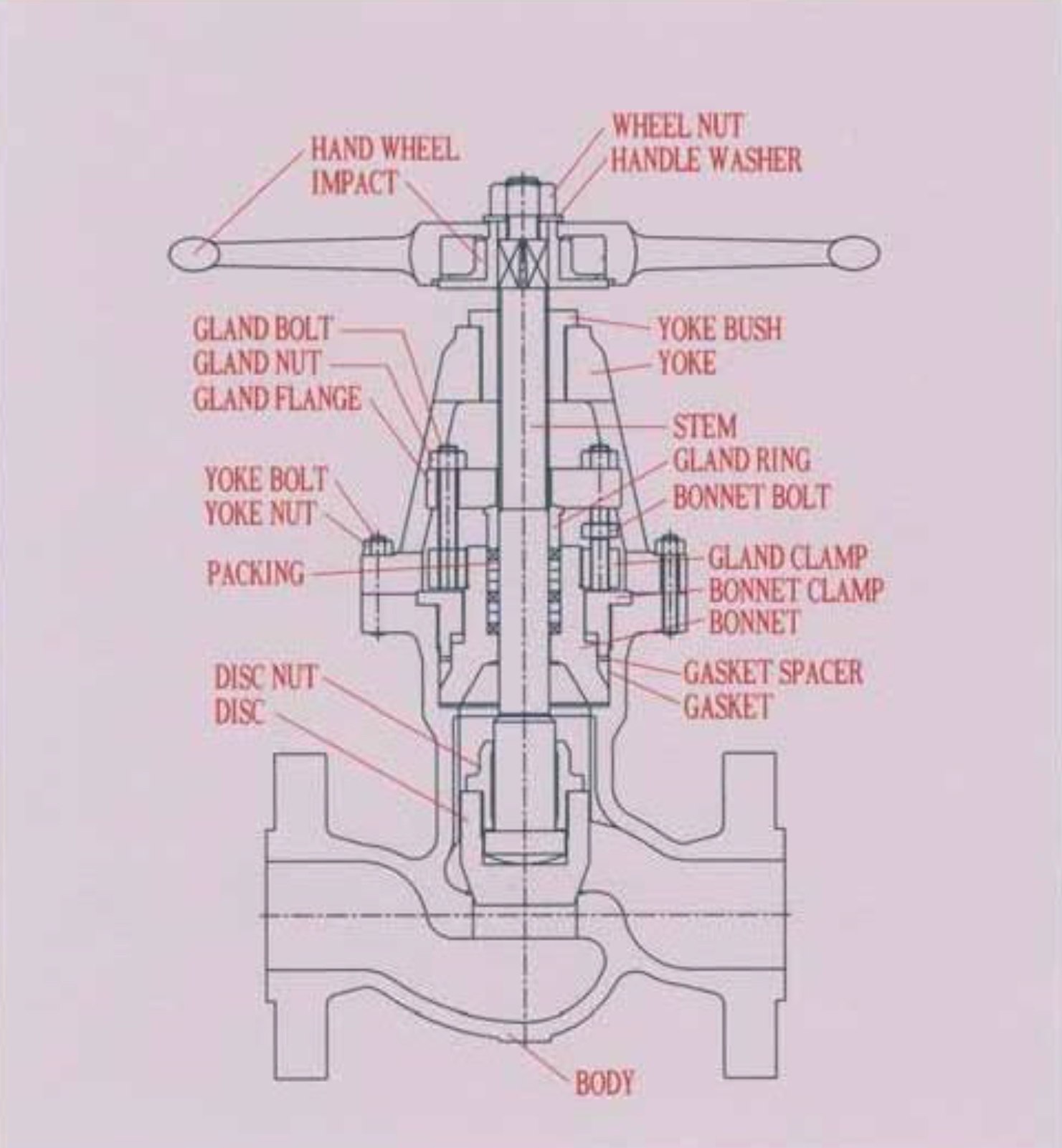

GLOBE VALVES PRESSURE SEAL BONNETCAST STEEL

DESCRIPTION MATERIAL
CARBON STEEL LOW ALLOT STEEL STAINLESS STEEL
BODY A216 WCB A217 WC1, WC6, WC9, C5, C12 A351 CF8, CF8M, CF3, CF3M, CF8C A351 CN7M
BONNET A216 WCB A217 WC1, WC6, WC9, C5, C12 A351 CF8, CF8M, CF3, CF3M, CF8C A351 CN7M
BONNETCLAMP A216 WCB A351 CF8
DISC BODY MATERIAL + STL
SEAT RING INTEGRAL + STL
YOKE A216 WCB A351 CF8
STEM A276 T410 A276 304, 316, 304L, 316L, 321 UNS N08020
BACK SEAT RING INTEGRAL + 304 OVERRAY INTEGRAL
GLAND RING A276 410 A276 304, 316, 304L, 316L, 321 UNS N08020
GLAND CLAMP A216 WCB A351 CF8
GLAND FLANGE A216 WCB A351 CF8
YOKE BUSH A276 420J2 ( HRC 55. SURFACE Hv 1000-1250 : VACUUM-HEATTREATMENT + NITRIDING
HANDLE WASHER A108 1020 A240 304
IMPACT A216 WCB
HAND WHEEL A216 WCB or STEEL PIPE (GEAR TYPE ONLY)
WHEEL NUT A307 Gr.B + Zn PLATED A194 8
THRUST RING A240 304
BONNET BOLT A193 B7 A193 B16 A193 B7 + Zn. PLATED
BONNET NUT A194 2H A194 Gr.4 A194 2H + Zn. PLATED
YOKE BOLT A193 B7
YOKE NUT A194 2H
GLAND BOLT A307 Gr.B A193 B8
GLAND NUT A194 2H A194 2H + Zn. PLATED
GASKET SPACER A240 410
GASKET DIE FORMET GRAFOIL (ENDLESS RING TYPE)
PACKING CARBON FIBER + GRAFOIL
OTHER MATERIALS ARE TO SPECIFIED AS PURCHASE ORDER.

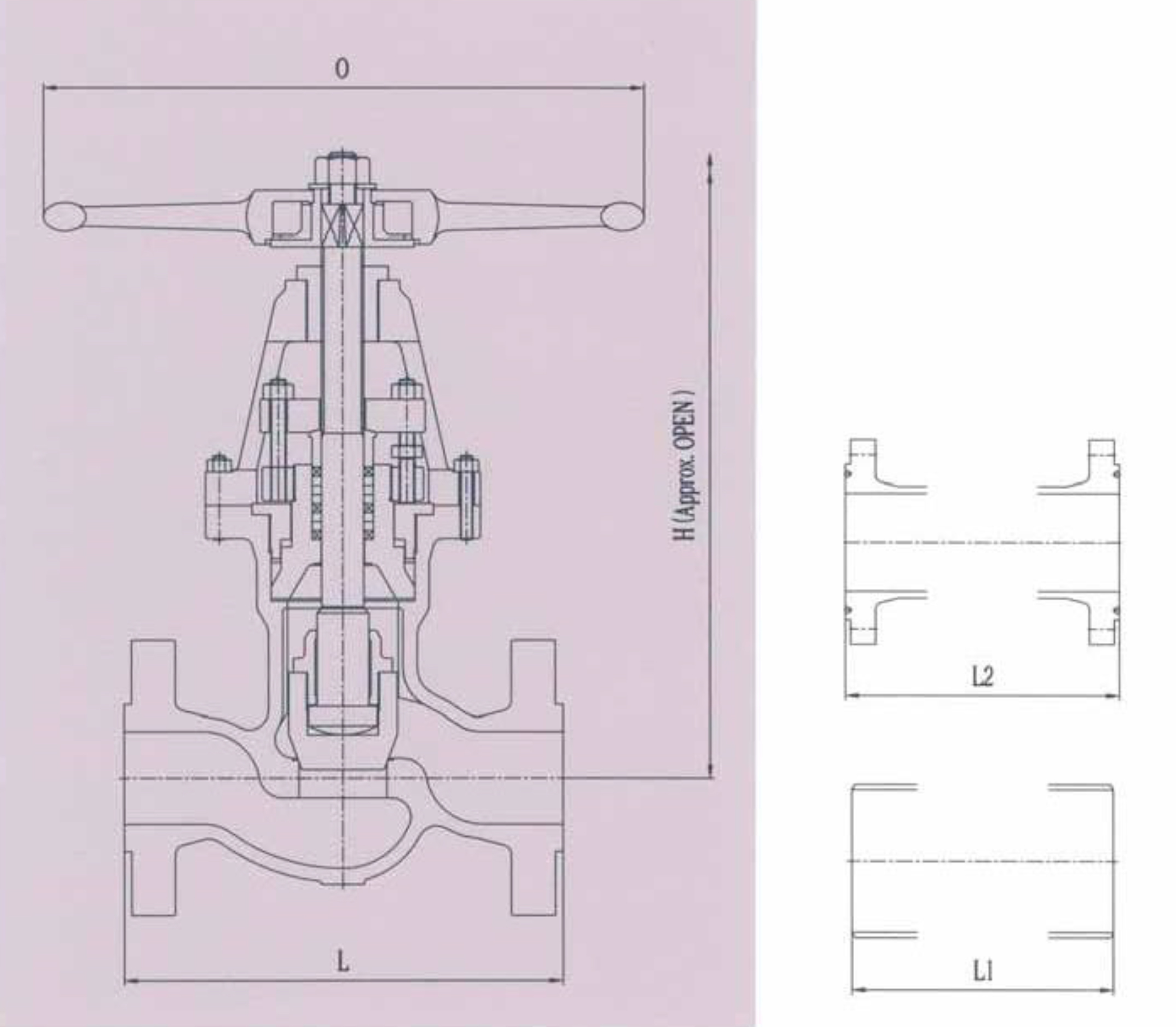

GLOBE VALVES PRESSURE SEAL BONNETCLASS 600LB

VALVE

SIZE

1 ½" 2" 2 ½" 3" 4" 6" 8" 10" 12"
L 241 292 330 356 432 559 660 787 838
L1 152 178 216 254 305 457 584 711 813
L2 241 295 333 359 435 562 663 790 841
O 300 300 350 350 450 550 650 800 850
H 397 435 450 547 680 889 997 1065 1125

WEIGHT

(KGF)

RF 64 70 89 98 150 240 345 465 581
BW 47 51 84 82 118 183 265 310 405

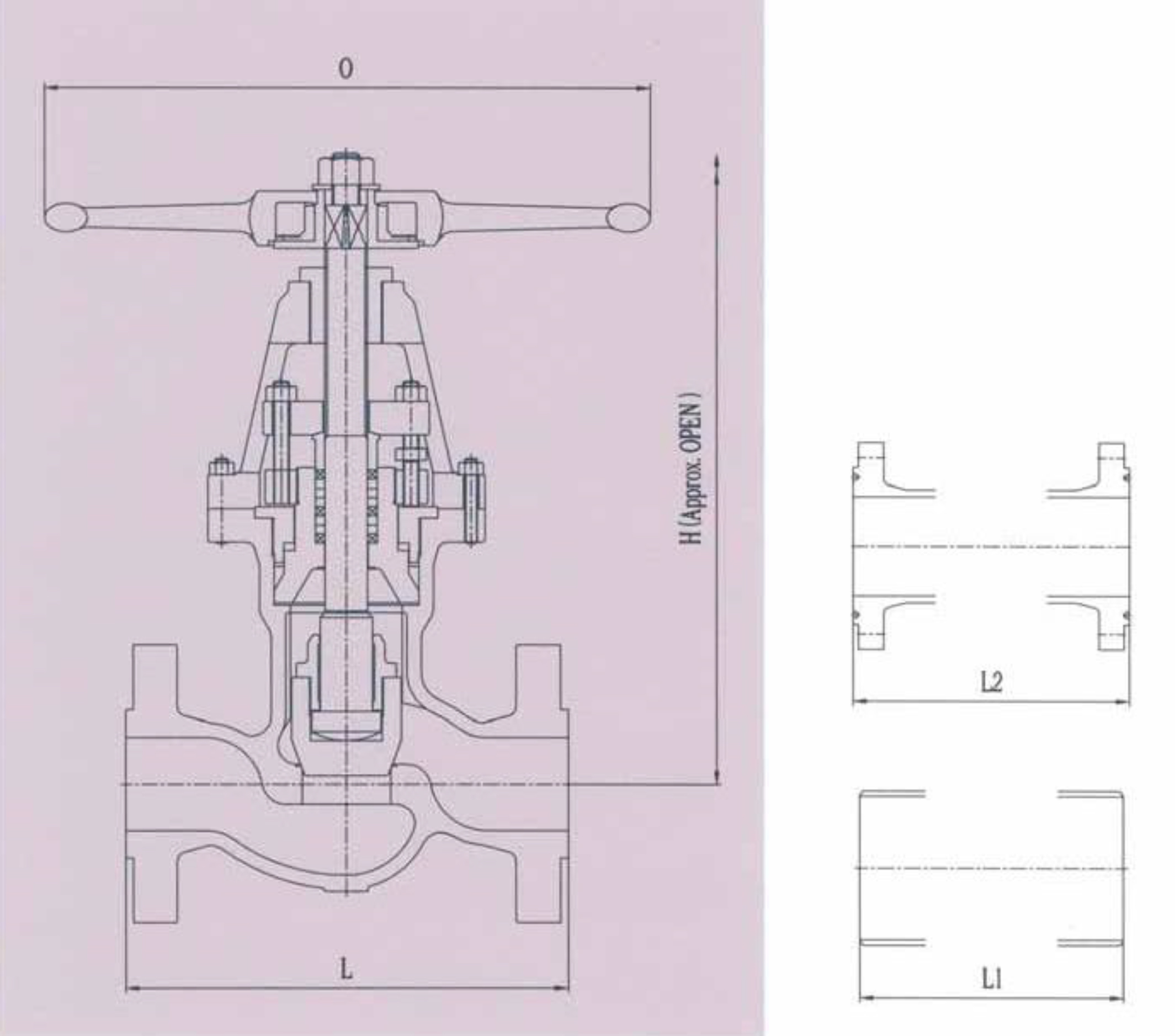

GLOBE VALVES PRESSURE SEAL BONNETCLASS 900LB

VALVE

SIZE

2" 2 ½" 3" 4" 6" 8" 10" 12"
L 368 419 381 457 610 737 838 965
L1 216 254 305 356 508 660 787 914
L2 371 422 384 460 613 740 841 968
O 400 400 450 500 610 750 850 950
H 596 648 724 823 1020 1182 1286 1445

WEIGHT

(KGF)

RF 74 90 105 142 330 670 1060 1360
BW 56 62 82 96 230 520 740 1080

GLOBE VALVES PRESSURE SEAL BONNETCLASS 1500LB

VALVE

SIZE

2" 2 ½" 3" 4" 6" 8" 10"
L 368 419 470 546 705 832 991
L1 216 254 305 406 559 711 864
L2 371 422 473 549 711 842 1001
O 400 400 500 610 700 850 1000
H 596 648 724 823 1020 1182 1286

WEIGHT

(KGF)

RF 74 90 118 198 450 850 1325
BW 56 62 79 143 330 645 976
