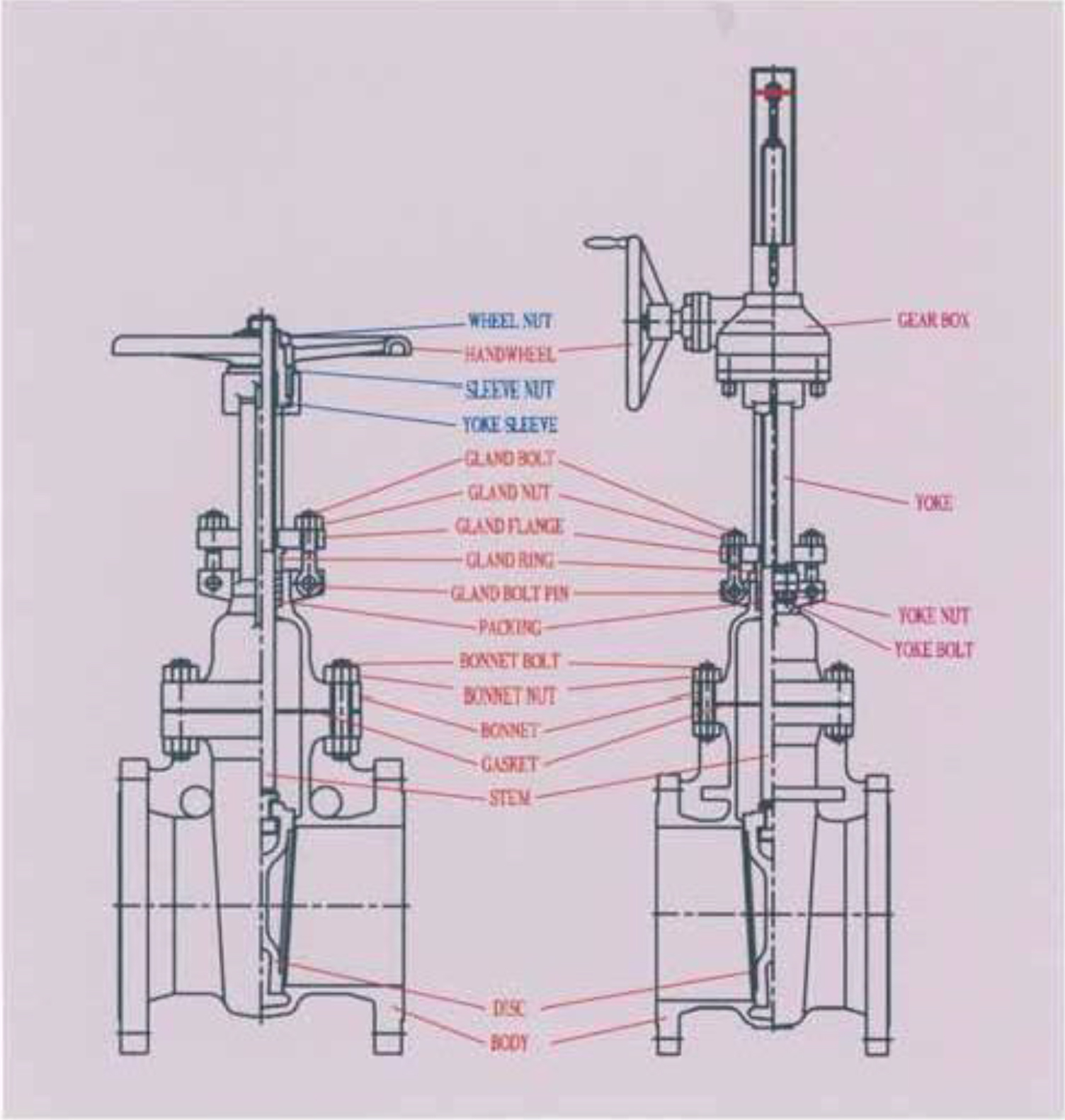

DESCRIPTION |
MATERIAL |
BODY |
A216 WCB |
A217 WC1, WC6, WC9, C5, C12 |
A351 CF8, CF8M, CF3, CF3M, CF8C |
A351 CN7M |
BONNET |
A216 WCB |
A217 WC1, WC6, WC9, C5, C12 |
A351 CF8, CF8M, CF3, CF3M, CF8C |
A351 CN7M |
BONNETCLAMP |
A216 WCB |
A351 CF8 |
DISC |
BODY MATERIAL + STL |
SEAT RING |
INTEGRAL + STL |
YOKE |
A216 WCB |
A351 CF8 |
STEM |
A276 T410 |
A276 304, 316, 304L, 316L, 321 |
UNS N08020 |
BACK SEAT RING |
INTEGRAL + 304 OVERRAY |
INTEGRAL |
GLAND RING |
A276 410 |
A276 304, 316, 304L, 316L, 321 |
UNS N08020 |
YOKE SLEEVE |
A276 420J2 ( HRC 55. SURFACE Hv 1000-1250 : VACUUM-HEATTREATMENT + NITRIDING |
SLEEVE NUT |
A216 WCB |
A351 CF8 |
THRUST BEARING |
A351 CF8 |
HANDLE WASHER |
A108 1020 |
A240 304 |
IMPACT |
A216 WCB |
HAND WHEEL |
A216 WCB or STEEL PIPE (GEAR TYPE ONLY) |
WHEEL NUT |
A307 Gr.B + Zn PLATED |
A194 8 |
THRUST RING |
A240 304 |
BONNET BOLT |
A193 B7 |
A193 B15 |
A193 B7 + Zn. PLATED |
BONNET NUT |
A194 2H |
A194 Gr.4 |
A194 2H + Zn. PLATED |
YOKE NUT |
A194 2H |
GLAND BOLT PIN |
A108 1020 |
A276 304 |
GLAND BOLT |
A307 Gr.B |
A193 B8 |
GLAND NUT |
A194 2H |
A194 2H + Zn. PLATED |
GEAR BOX |
ASSEMBLY (CARBON STEEL) |
GASKET SPACER |
A240 410 |
GASKET |
DIE FORMET GRAFOIL (ENDLESS RING TYPE) |
PACKING |
CARBON FIBER + GRAFOIL |
OTHER MATERIALS ARE TO SPECIFIED AS PURCHASE ORDER (EX. HASTELLOY, MONEL, OTHER A351 MATERIAL) |
